Flanges for Hydraulic Motors

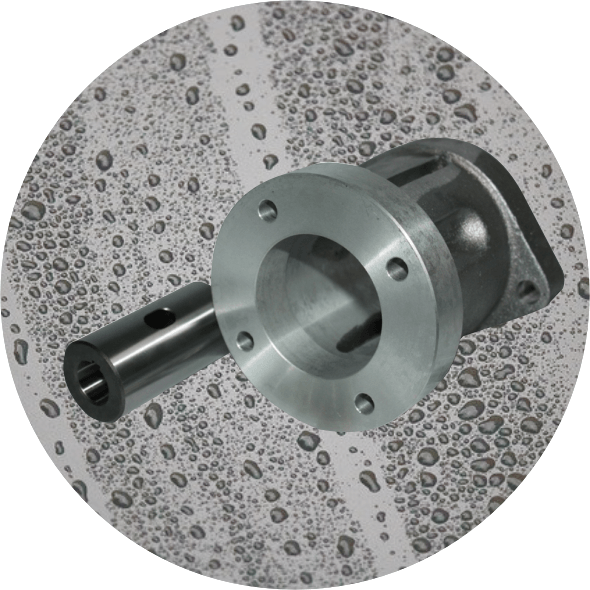

Udor Hydraulic Flange MI03, GI04, GI03, GMI01, GMI02, GMI03, PTI01 and VXI01.
Pump Flanges for Hydraulic Motors.
These flanges are for connection to Hydrauli Motors motors using a solid drive coupling.
Model Motor Frame Motor Shaft Pump Shaft hp kW Pump Series
MI03 SAE A 3/4" 24mm 0 - 10 0 - 7.5 MS, MWT
GI04 SAE A 3/4 24mm 0 - 10 0 - 7.5 B, BK, C, CS, CWT, CK, CX, CH
GI03 SAE B 1" 24mm 10 - 20 7.5 - 15 C, CS, CWT, CK, CX, CH
GMI01 SAE A 1" 1"3/8 Spline 0 - 16 0 - 12 Gamma 62, 85, 105,125
GMI02 SAE A 25mm 1"3/8 Spline 0 - 16 0 - 12 Gamma 62, 85, 105,125
GMI03 SAE A 40mm 1"3/8 Spline 0 - 40 0 - 30 Gamma 125, 162, 202, 242
PTI01 Piston 1"3/8 DIN 5462 35mm 0 - 40 0 - 30 Penta
VXI01 SAE J744-C 1"1/4 35mm 0 - 50 0 - 37 NX, VX, VH, VY, Penta
